熱交換器ガスケット 化学、製薬、発電、空調などのさまざまな産業で広く使用されている必須部品です。流体間で熱を伝達することで温度制御を容易にします。熱交換器の動作におけるシール部品としてのガスケットの重要性は否定できません。熱交換器ガスケットを正しく取り付けると、機器の密閉性が確保されるだけでなく、熱交換器の性能と寿命も大幅に向上します。この記事では、動作中の最適なシールと熱効率を確保するために、熱交換器ガスケットを正しく取り付ける方法について詳しく説明します。
1. の機能を理解する 熱交換器ガスケット
熱交換器ガスケットの主な機能は、効果的なシールを提供し、媒体の漏れを防ぎ、熱交換器内のスムーズな熱伝達を確保することです。ガスケットは、異なる媒体間の混合や相互汚染も防ぎます。これは、有害物質の漏洩を防ぐことが最重要である化学製造や医薬品製造などの業界では非常に重要です。
ガスケットの取り付けが不適切だと、媒体の漏れ、熱交換効率の低下、機器の過熱、さらには故障の原因となる可能性があります。したがって、ガスケットを正しく取り付けることは、機器の適切な機能を維持するための基本です。
2. 熱交換器ガスケットを取り付ける前の準備作業
熱交換器ガスケットを正しく取り付ける前に、次の点を含む徹底的な準備が必要です。
(1) ガスケットの材質と仕様の確認

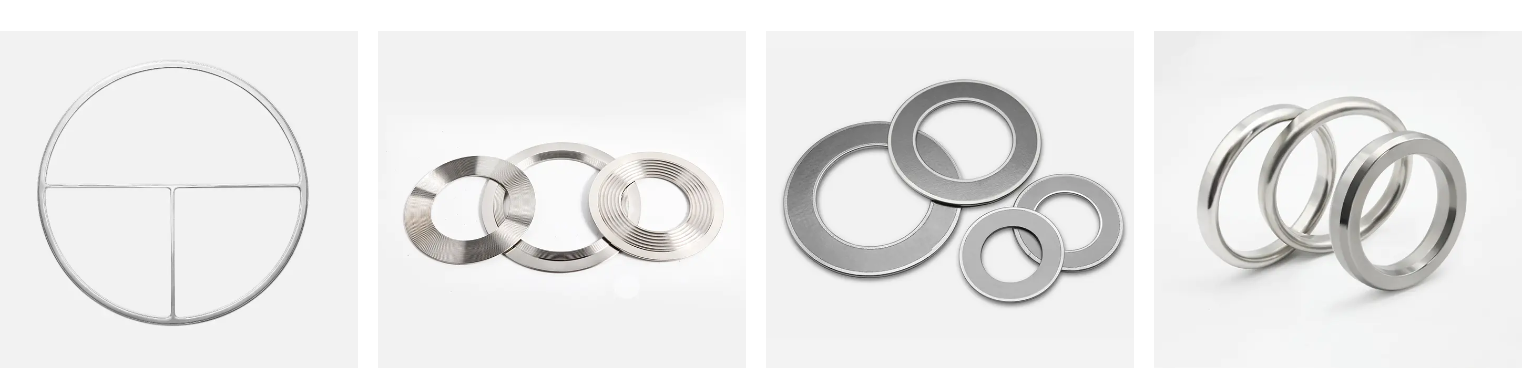

熱交換器ガスケットの材質は、機器の使用環境、媒体の特性、温度、圧力条件に基づいて選択する必要があります。一般的な熱交換器ガスケットの材質には、ゴムガスケット、金属ガスケット、フレキシブルグラファイトガスケット、PTFE ガスケットなどがあります。ガスケットを選択する際には、適用温度、圧力、耐薬品性を確認してください。適切な材料のみがガスケットの長期安定した動作を保証できます。
さらに、ガスケットのサイズと仕様が熱交換器の接触面と一致していることを確認してください。仕様を満たしていないガスケットの使用は、シール不良や漏れの原因となりますので避けてください。
(2) 接触面の清掃
ガスケットを取り付ける前に、熱交換器の接触面をきれいにする必要があります。接触面には、油、ほこり、腐食、ガスケットのシール性能に影響を与える可能性のある不純物があってはなりません。洗浄方法には、洗浄剤、ブラシ、または布を使用すること、必要に応じて圧縮空気を使用して乾燥させることなどが含まれます。小さな不純物や汚れがあれば、ガスケットのシール性能に影響を与え、漏れや損傷につながる可能性があります。
(3) 接触面の平面度の確認
熱交換器の接触面は平坦で滑らかである必要があります。接触面に傷、変形、腐食があると、ガスケットが良好なシールを形成できなくなる可能性があります。必要に応じて、特別なツールを使用して接触面を研削またはトリミングして、平坦度を確保できます。
(4) 適切なツールの選択
熱交換器ガスケットを取り付ける際には、レンチ、ボルト、圧力試験ツールなどの専門ツールが必要です。これらのツールは、取り付け中にガスケットに均一な圧力がかかるようにし、過度の圧縮や緩みを防ぐのに役立ちます。
3. 熱交換器ガスケットの正しい取り付け手順
以下は、熱交換器ガスケットを取り付ける標準的な手順です。これらの手順に従うことで、ガスケットの最適な性能が保証されます。
(1) ガスケットの位置決め
まず、ガスケットを熱交換器の接触面に慎重に置きます。ガスケットが接触面に完全に位置合わせされていることを確認し、ずれや曲がりがないようにしてください。方向性が要求されるガスケット(マーキング付きメタルガスケットなど)の場合は、正しい方向を確認してください。
配置中、特に柔軟なグラファイトやゴム製ガスケットなどの汚染されやすい材料の場合は、ガスケットの接触面に手で直接触れないようにしてください。ガスケットを清潔で無傷に保つための作業には、清潔なツールを使用してください。
(2) ボルトの取り付けと均等な締め付け
ガスケットを所定の位置に取り付けたら、ボルトの取り付けを開始します。ボルトは熱交換器の対角線から徐々に均等に締めていきます。これは、ガスケットに均一な力を分散させ、最適なシール性能を確保するために重要なステップです。すべてのボルトを一度に締めることは避けてください。代わりに、ガスケットが均一に圧縮されるように徐々に作業を進めてください。
各ボルトの締め付けトルクはメーカーの規定に従って締め付けてください。特定のトルク要件がない場合は、トルク レンチを使用して適切な締め付け力を確保できます。締めすぎるとガスケットの破損や変形の原因となり、締めすぎはシール不良の原因となります。
(4)十字締め方法
十字締め方法の使用は、熱交換器ガスケットの均一な取り付けと良好なシール性能を確保する一般的な方法です。ボルトを十字に締めていくことで、ガスケットに均一な力がかかります。通常、1 回目は部分的な締め付けのみを行い、2 回目で本締めを行います。
(5) 漏れの有無の確認
取り付け後は、漏れがないか確認することが重要です。ガスケットのシール性能は、空気圧試験、油圧試験、またはガス漏れ検出器を使用して試験できます。一定の圧力を加えて漏れを観察することで、ガスケットが正しく取り付けられているかどうかを確認できます。
(6) 運転前点検
熱交換器の運転開始前に最終検査を行ってください。ボルトの緩みやガスケットの位置を確認し、漏れや異常がないことを確認してください。必要に応じて、ボルトを締め直して適切なシールを確保します。
4. 一般的なインストールエラーと解決策
ガスケットの取り付けは簡単なプロセスのように見えますが、実際の操作中にいくつかの一般的なエラーが発生する可能性があります。よくあるエラーとその回避方法をいくつか示します。
(1) 締めすぎ、緩めすぎ
ボルトを締めすぎたり緩めたりすると、ガスケットの損傷やシール不良が発生する可能性があります。締めすぎるとガスケットに亀裂が入ったり、弾力性が失われる可能性があり、緩めると漏れが発生する可能性があります。したがって、指定されたトルク要件に従って締め付け、均等な圧力をかけてガスケットに均等な応力がかかるようにしてください。
(2) 接触面の汚れ
接触面の汚れは、シール不良の一般的な原因です。ほこり、油、不純物があるとガスケットのシール性能に影響を与えるため、取り付ける前に接触面が完全にきれいであることを確認することが重要です。
(3) 適合しないガスケットの使用
適合しないガスケット(使用条件に適さないサイズや材質など)を使用すると、シール不良が発生します。したがって、適切なガスケットの材質とサイズを選択することが重要です。使用条件(温度、圧力、媒体など)に基づいて適切なガスケットを選択し、熱交換器の接触面に適合していることを確認してください。
(4) ガスケットの経年劣化を無視する
熱交換器のガスケットには寿命があります。高温、高圧、腐食性の化学媒体に長期間さらされると、ガスケットが劣化し、シール性能が低下する可能性があります。したがって、装置の長期安定性を確保するために、ガスケットの状態を定期的に検査し、劣化したり損傷したガスケットは速やかに交換してください。
