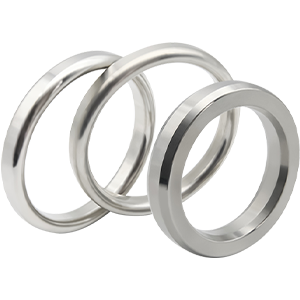

スタイルRリングガスケット

リングジョイントガスケットには、楕円形断面と八角形断面の 2 つの基本タイプがあります。これらの基本的な形状は、最大 10,000 psi (64MPa) の圧力で使用されます。寸法は標準化されており、特別に溝のあるフランジが必要です。八角形の断面は楕円形よりもシール効率が高く、推奨されるガスケットです。ただし、旧タイプの丸底溝は断面楕円形のみ使用可能です。新しい平底溝設計は、楕円形または八角形の断面を受け入れます。リングジョイントの溝のシール面は 63 マイクロインチに滑らかに仕上げられ、不快な隆起、工具、またはビビリマークがあってはなりません。 RTJ アセンブリは、圧縮力がかかると最初の線接触またはエッジング動作によってシールされます。

スタイル RX リングガスケット

RX リングガスケットは、標準の八角形リングジョイントガスケットと形状は似ていますが、その断面はシールを効果的に行う際に含まれる流体圧力を利用するように設計されています。 API 6A に準拠して製造されており、API 6B フランジの油田掘削および生産用途向けの標準的な八角形リングと交換可能です。 RX は最大 5,000 psi (34.37 MPa) の圧力で使用されます。標準サイズには、低炭素鋼、軟鉄、304、および 316 が用意されています。

スタイルBXリングガスケット

BXリングガスケットは、断面が正方形で各コーナーがテーパーになっているため、標準の楕円形や八角形とは異なります。 API 6BX フランジでのみ使用できます。 BX は最大 20,000 psi (137.90 MPa) の圧力で使用されます。標準サイズには、低炭素鋼、軟鉄、304、および 316 が用意されています。

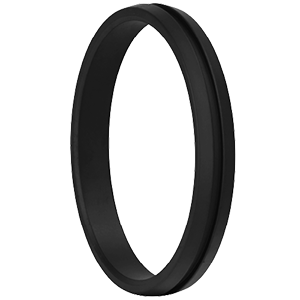

IX シールリング

IX シールリングは、Norsok コンパクトフランジ接続 (NCF) で使用するように設計されています。さまざまな材質が用意されており、IX リングには、供給されるベース材質を示す色分けされた PTFE コーティングが施されています。 NORSOK L-005 規格に従って、リングの内側に識別マークが付いています。

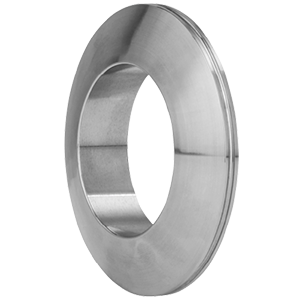

レンズリング

レンズリングは、高圧配管システムおよび圧力容器ヘッドに使用される線接触シールです。レンズ断面は球面ガスケット面となっており、フランジに特殊な加工が必要です。これらのガスケットは、接触面積が非常に小さく、ガスケットの取り付け圧力が非常に高いため、小さなボルト荷重で取り付けられます。通常、ガスケットの材質はフランジよりも柔らかい必要があります。レンズガスケットを注文する際には、完全な図面と材料仕様を提供する必要があります。

ゴム被覆リング型ジョイント

ゴムコーティングされたリングタイプのジョイント – RTJ はニトリルゴムコーティングで覆われています。リングタイプジョイント-RTJの材質は通常、軟鉄または低炭素/軟鋼です。
このタイプのリング型ジョイント (RTJ) には 3 つの主な機能があります。
フランジへの損傷を最小限に抑えるために、圧力または水圧試験に使用されます。
ゴム製の接触点は、フランジ表面を保護しながら追加のシールを提供します。
これにより、従来のリングリングタイプのジョイントと溝の係合面との間に発生する可能性のある腐食に対する保証が強化されます。
316 ステンレス鋼、軟鉄、炭素鋼、低軟鋼、F5、スーパーデュプレックスなどのさまざまな材料でコーティングされたものが入手可能です。

使用される一般的な材料

ガスケット金属は、特定の使用条件に合わせて選択する必要があります。これに加えて、圧縮時にガスケットが変形し、シール面の溝が変形しないように、材料の硬度はフランジメタルの硬度よりも低くする必要があります。一般的な材質と硬度値の説明は次のとおりです。

材質	指定	DIN 材質いいえ。	硬度 (最大)
材質	指定	DIN 材質いいえ。	ブリネル HB	ロックウェル B
ソフト鉄	D	-	90	56
低いカーボンスチール	S	-	120	68
4～6 クロム	F5	1.7362	130	72
SS 304	S304	1.4301	160	83
SS 304L	S304L	1.4306	160	83
SS 316	S316	1.4401	160	83
SS 316L	S316L	1.4404	160	83
SS 321	S321	1.4541	160	83
SS 347	S347	1.455	160	83
SS 410	S410	1.4	170	86
F51	F51	14462	230	99
モネル 400	モネル 400	2.436	160	83
インコネル 625	INC625	2.4856	200	93
インコロイ 825	INC825	2.4858	160	83
