波形の金属ガスケットとは何ですか？

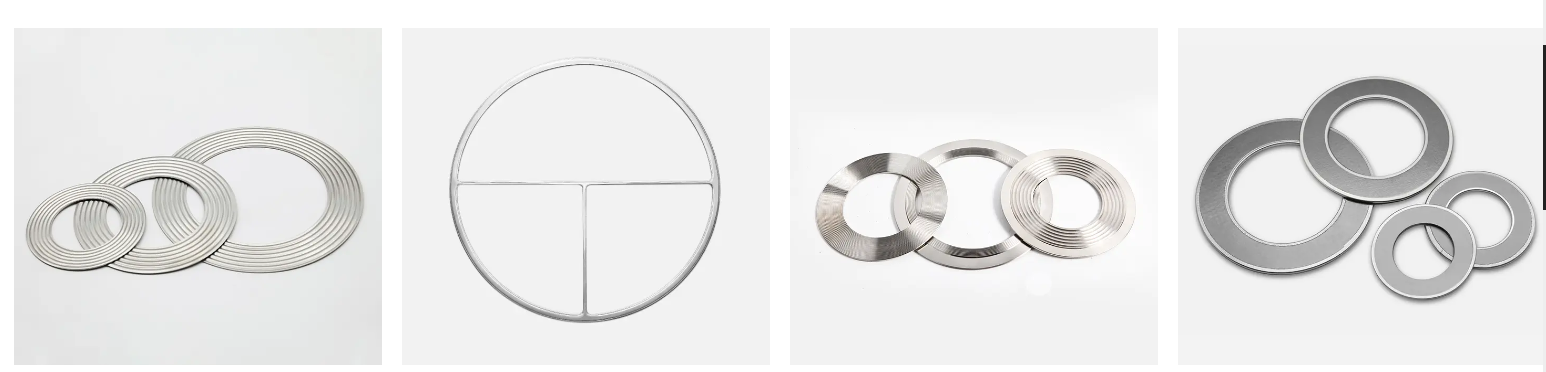

波形の金属ガスケット シーリングに使用される機械的要素の一種です。それらは、特別なプロセスを通して薄い金属シートで作られており、通常の波状の凹面と凸パターン（つまり、「波形」）を備えた円形のリング型ガスケットに押し込まれます。 CMGガスケットは、波形の金属ガスケット技術の標準と見なされます。 CMGガスケットは、最小限のボルト負荷を備えたクラス150およびクラス300のASMEフランジに理想的な選択肢です。

1。主な機能と作業原則
（1）弾力性と回復力：
波形構造は小さな春のようなものです。フランジボルトが締められると、波形が圧縮されます。また、動作中の温度と圧力の変化により機器が振動する場合、またはフランジがわずかに分離されている場合、圧縮された波形はこの変化を補うためにリバウンドでき、常にシーリング表面間の接触を維持し、漏れを防ぎます。これは、フラットガスケットよりも優位性の鍵です。
（2）高シーリング圧力：
波形の接触面積は比較的小さいため、単位面積あたりの圧力（特定の圧力）は同じボルトのプリロードの下で大きくなり、小さなフランジの表面欠陥を圧縮して充填しやすく、初期シーリングを達成します。
（3）さまざまな金属材料が利用可能です。
異なる金属材料は、異なるメディア（腐食性など）と労働条件（温度、圧力）に従って選択できます。一般的なものは次のとおりです。304/316ステンレス鋼：最も一般的に使用され、良好な腐食抵抗と包括的なパフォーマンスを備えています。炭素鋼：高温蒸気などの非腐食性労働条件に使用されます。特別な合金：腐食性または高温環境で使用されるHastelloy、Monel、Inconelなど。
（4）利用可能なソフトカバー層：
より良い気密性を実現したり、特別なメディアを封印するために、柔らかいシーリング材料の層を、次のような波形の金属ガスケットの上下の接触面で覆うことができます。 PTFE（ポリテトラフルオロエチレン）：優れた化学腐食抵抗。 MICA：非常に高温（酸化大気中の高温用途など）に使用されます。
この構造は金属ジャケットガスケットと呼ばれ、金属の強度と温度抵抗とソフトカバー層の優れたシーリング特性を組み合わせています。

2。メインタイプ
波形の金属ガスケットは、2つの主要なタイプで一般的に見られます。
基本的な波形金属ガスケット：
カバー層なしで、波形の金属ストリップのみで作られています。シールを実現するために、金属の固有の弾力性と高シーリング圧力比に依存しています。気温と圧力が高いが、メディアはあまり腐食性ではないアプリケーションで一般的に使用されています。
カバー層を備えた波形の金属ガスケット（金属ジャケットガスケット）：
柔らかいシーリング材料の層（グラファイトシートなど）が基本的な波形金属ガスケットの上部と下面に適用され、エッジが包まれて金型で固定されます。これは、業界で最も一般的に使用されるタイプです。

3.利点とアプリケーション
利点：
適応性：圧力と温度の変動、およびわずかなフランジの変形に対応できます。
信頼できるシーリング：フラットガスケットよりもはるかに優れたシーリングパフォーマンス。
高温および高圧抵抗：金属体は、非金属ガスケットよりもはるかに高い温度や圧力に耐えることができます。腐食抵抗：材料の選択により、さまざまなメディアへの適応性が可能になります。
長いサービスライフ：優れた回復力により、リラクゼーションと失敗のストレスの影響を受けにくくなります。

典型的なアプリケーション：
石油化学産業のパイプ、バルブ、ポンプ、および圧力容器フランジ。
電力産業の蒸気タービンとボイラーシステム。
製薬および食品産業（PTFEオーバーレイを備えた316ステンレス鋼が一般的です）。
信頼できるシーリングを必要とする中程度、高圧、高温のフランジ接続。
