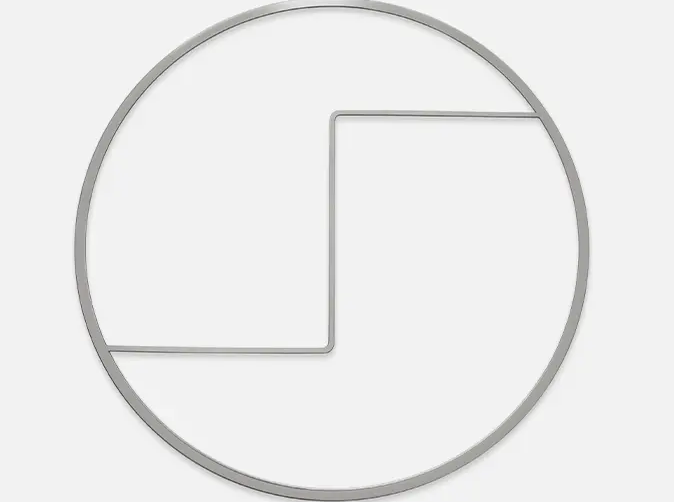

熱交換器ガスケットとは何ですか?

簡単に言うと、 熱交換器ガスケット プレート式熱交換器の金属プレートの間に取り付けられ、シールして漏れを防ぎ、媒体の流れをガイドする重要なコンポーネントです。これらは熱交換には直接関与しませんが、システム全体の効率的で安定した漏れのない動作には非常に重要です。

1. の機能 熱交換器ガスケット

コアシール：これはガスケットの最も基本的な機能です。弾性変形によりプレート間の微細な凹凸を埋め、密閉性を高め、2つの流体（温水、冷水、蒸気、プロセス液など）の混合を防ぎ、外部環境への漏洩を防ぎます。

流路のガイド: ガスケットは単純な四角いリングではありません。注意深く設計されたシーリング領域とオープン領域があります。これらの構造が一体となってプレート間の流体の流路を決定し、高温媒体と低温媒体が交互に向流に流れることを保証し、それによって最高の熱交換効率が達成されます。

クリアランスの維持: ガスケットの厚さによって、隣接するプレート間のギャップのサイズが決まります。この隙間が流体の流路となります。最適な流量と圧力損失を維持するには、適切なギャップが重要です。

緩衝・絶縁：ガスケットはある程度の弾性を持ち、温度変動や圧力変化によるプレートの微小な変位を吸収し、緩衝の役割を果たします。同時に、プレート間の電気絶縁層として機能し、電気化学的腐食の防止に役立ちます。

2. 主な特徴と分類

材質による用途 熱交換器用ガスケットの特性は主に材質と構造によって決まります。
材料による分類 (これが最も重要な選択です):
ニトリルゴム: 最も一般的に使用されるガスケット材料の 1 つで、油および鉱物ベースの流体に対する優れた耐性を備えており、水、油、熱水、蒸気 (通常 -15°C ～ 130°C) などのほとんどの従来の動作条件に適しています。
エチレン・プロピレン・ジエン・モノマー（EPD）ゴム：耐熱性、耐オゾン性、耐老化性に優れ、特に高温熱水、過熱蒸気、特定の化学媒体（アルカリ溶液やケトンなど）に適しており、使用温度範囲も広い（約150℃～170℃まで）。フッ素ゴム：「ガスケットの王様」と呼ばれ、優れた耐高温性（最高200℃以上）、耐薬品性を誇り、ほとんどの油、燃料、溶剤、強酸に耐えます。ただし、非常に高価であり、非常に過酷な条件でのみ使用されます。
Hypalon: 酸性ガスや酸化性媒体に対する優れた耐性を備えており、塩素、二酸化硫黄、その他同様の媒体を扱う産業用途で一般的に使用されています。

設置方法による分類:
接着接着：最も一般的なタイプで、プレートのガスケット溝に特殊接着剤を使用してガスケットを強固に接着します。取り付けには熟練が必要ですが、固定は確実です。
スナップオンタイプ：ガスケット自体がスナップオン構造となっており、接着剤を使用せずにプレートに直接固定できます。設置と交換は非常に便利で、メンテナンスの時間とコストが大幅に削減され、現代の傾向を表しています。

3. メンテナンスと交換

ガスケットは、熱交換器の中で最も脆弱な部品であり、最も注意とメンテナンスが必要です。
交換が必要になるのはどのような場合ですか? (共通の兆候)
目に見える漏れ: 機器の外側または接続部分に液体の漏れが見られます。
中程度の混合: 出口における高温流体と低温流体の間の不自然な温度変化または汚染は、内部シールの故障を示しています。
ガスケットの経年劣化: ガスケットは硬化し、弾性を失い、永久的な圧縮変形、表面の亀裂、または接着力の低下が生じます。
計画メンテナンス: 機器の稼働時間、温度、メディアの特性に基づいた予防的な定期交換。

メンテナンスポイント:
洗浄：ガスケットを交換するときは、プレートのガスケット溝を徹底的に洗浄して、古い接着剤や汚れが残っていないことを確認し、新しいガスケットのシール効果を保証します。
締め付け: 機器の組み立て中は、メーカーが提供するトルクと順序に従ってボルトを徐々に均等に締めて、ガスケットを損傷したり不均一なシールを引き起こす可能性のある一方的な応力を避けてください。
保管: 予備のガスケットは、オゾン発生源 (モーターなど) から離れた、涼しく乾燥した暗所に保管し、自然な劣化を遅らせるためにビニール袋に密封してください。
