うず巻形ガスケットとは何ですか?

うず巻形ガスケット パイプ、バルブ、圧力容器のシールに広く使用されている金属と非金属の複合ガスケットです。金属の強度と非金属の柔軟性を兼ね備えた独自の構造により、高温、高圧、腐食性媒体の用途での使用に適しています。交互に形成された金属ワイヤと柔らかいフィラー材料で構成されたスパイラル巻きガスケットは、2 つのフランジ間で圧縮されると非常に効果的なシールを形成します。金属ストリップの中心にある V 字型のクラウンがバネとして機能し、さまざまな条件下でガスケットの弾性を高めます。フィラーとワイヤーの材料は、さまざまな化学適合性要件を満たすように調整できます。

1. うず巻形ガスケットの構造と組成
金属ストリップ: 通常、ステンレス鋼 (304 や 316 など)、チタン、モネルなどの耐食性合金で作られ、金属ストリップは、弾性サポートを提供するために V 型または W 型の断面にプレスされます。
非金属フィラー層: 通常、グラファイト、ポリテトラフルオロエチレン (PTFE)、マイカなどの材料で作られ、これらのフィラー層は金属ストリップの間に埋め込まれ、シールを提供し、表面の凹凸を補正します。内リングと外リング (オプション):
インナーリング: 媒体がガスケット内部を侵食するのを防ぎ、金属ストリップが緩むリスクを軽減します。
外輪（炭素鋼またはステンレス鋼）：ガスケットの位置を決め、過圧縮を防止し、耐圧性を向上させます。

2. 特徴と利点
極端な条件への耐性: 高温 (材質に応じて最大 1000°C 以上) および高圧 (クラス 900 フランジ以上など) に耐えます。
優れたシール性: 金属と非金属材料の組み合わせにより、フランジ表面の小さな凹凸にも適応します。
耐薬品性：金属やフィラー材の選択により、酸、アルカリ、油、ガスなどの媒体に対応します。
弾性復元力: 金属ストリップのスパイラル構造により、圧力が変化した後でもシールを維持します。

3. 一般的なタイプ うず巻形ガスケット
基本タイプ（リングなし）：金属および非金属の螺旋巻き層のみを含み、標準フランジに適しています。
内輪付タイプ：内圧耐性が向上し、高圧や侵食されやすい媒体に適します。

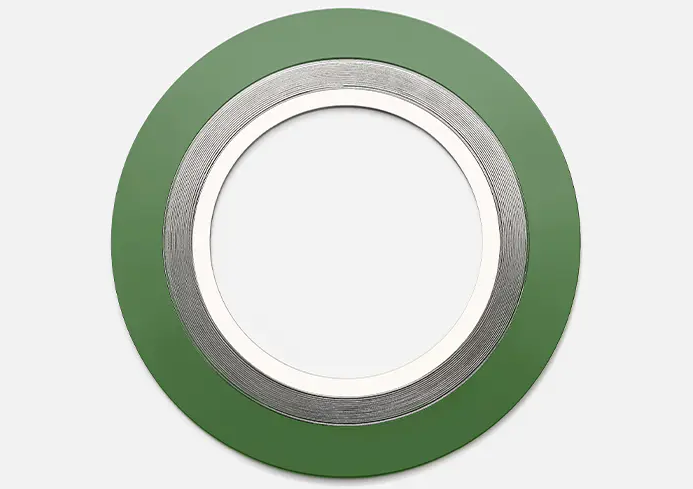

外輪付タイプ：取付・位置決めが容易でガスケットの潰れを防止します。うず巻きガスケット: 両方のタイプの利点を組み合わせており、要求の厳しい用途 (API 6A など) に適しています。

4.うず巻形ガスケットの用途
石油化学: パイプフランジ、反応器、熱交換器。
電力産業: 蒸気タービンおよび高温ボイラー システム。
医薬品/食品:衛生的な PTFE 充填が必要な用途。
航空宇宙: 燃料システムのシール。

5. 選択に関する考慮事項
材質のマッチング: 媒体の腐食性と温度に基づいて金属ストリップとフィラー層を選択します。
フランジ規格：フランジの規格（ANSI、DIN、JISなど）と寸法を確認します。
圧力定格: 巻線の密度が異なると、耐圧能力に影響します。
設置要件: 故障につながる可能性のある局所的な過圧力を避けるために、ボルトは均等に締める必要があります。

6. 他のガスケットとの比較
メタルフラットガスケット: 硬度は高いですが補償が不十分で、非常に高いボルト荷重が必要です。
ゴム製ガスケット: 低温および低圧にのみ適しており、劣化しやすいです。
グラファイト複合ガスケット: 金属サポートがないため、高温では脆くなる傾向があります。
