高温高圧条件下では波形メタルガスケットが代替品にならないのはなぜですか?

石油化学、電力、原子力、その他の産業分野では、高温高圧 (HT/HP) 作業条件においてシールの性能に対する要件が非常に厳しくなっています。通常のガスケットは極端な条件下では破損する傾向があり、媒体の漏れ、機器の損傷、さらには安全上の事故を引き起こします。金属波形ガスケットは、その独自の構造設計と材料特性により、高温高圧条件下でかけがえのない選択肢となっています。

1. 材料特性: 高温耐性、高圧耐性、耐食性

高温耐性（-200℃～1000℃）

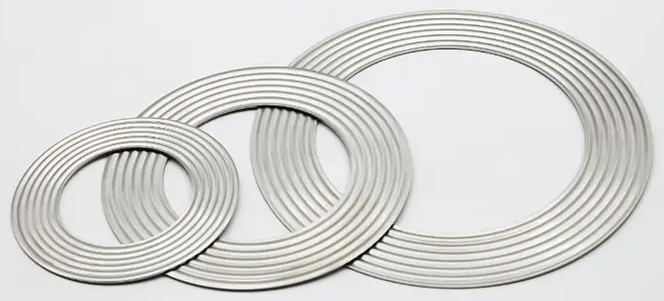

波形金属ガスケットは高性能合金材料で作られており、極端な温度に耐えることができます。

ステンレス鋼（316/321）：-200℃～600℃に適しており、一般的な腐食に耐性があります。

インコネル 600/625: 1000℃までの耐熱性、硫化水素 (H₂S) 腐食に対する耐性。

ハステロイ C-276: 強酸（塩酸、硫酸など）や高温酸化に耐性があります。

比較：非金属ガスケット（グラファイト、ゴムなど）は500℃以上で炭化または溶融しますが、一般の金属製平ガスケットは高温でクリープ変形を起こしやすくなります。

高圧変形抵抗（＞50MPa）

金属波形構造は高圧下で弾性変形し、フランジ表面のわずかな凹凸を補い、シール不良を防ぎます。

耐クリープ性：波形ガスケットの弾性回復率は90％以上ですが、平金属ガスケットは高圧下で塑性変形しやすく、ボルトの緩みや漏れの原因となります。

耐食性と媒体適合性

表面コーティング技術: PTFE (耐酸性および耐アルカリ性)、銀 (強化された熱伝導性)、またはニッケル (耐塩化物イオン腐食性) のメッキが可能です。

適用媒体：酸性ガス（CO₂、H₂S）、強アルカリ、液体金属など。

比較: ゴム製ガスケットは油にさらされると膨潤しやすく、グラファイト製ガスケットは強い酸化環境では粉末化する傾向があります。

2. 構造上の利点: 弾性補償と高いシール性能

波形弾性補償機構

波形の山谷構造は圧力がかかると弾性変形を起こし、フランジ表面の凹凸に自動的に適応します。

反発性能：ボルトの予圧が減少しても、波形構造によりシールを維持できます（平ガスケットが緩むと漏れます）。

多層複合設計 (強化ガスケット)

内側の金属波形、外側の柔軟なグラファイト: 金属強度と非金属シールの両方。

適用シナリオ: 原子力発電所の主蒸気パイプライン (高温と放射線に対する耐性が同時に必要)。

比較: 平らなメタルガスケットはフランジの変形に適応できず、局所的な応力集中により漏れが発生しやすくなります。

従来のガスケットとの性能比較 ：

3. メンテナンスポイント 波形金属ガスケット

• 設置上の注意事項

設置前の点検

ガスケットの状態: へこみ、亀裂、腐食がないことを確認します (特に波形部分)。

フランジ表面：洗浄し、平坦度（粗さRa≤0.8μm）、傷や錆がないことを確認します。

ボルト：新品のボルトを使用するか、引張変形がないことを確認し、ネジ部に焼き付き防止剤を塗布してください。

正しいインストール手順

中央配置: ガスケットはフランジのシール面を完全に覆う必要があり、ずれは許されません。

予圧制御：標準トルクに従って段階的に十字締めします（ASME B16.5が推奨する50％-80％-100％の3段階法など）。

過剰な圧力を避ける: 過剰なトルクは波形が崩れる可能性があります (メーカーが提供する圧縮率を参照してください。通常は 30% ～ 50%)。

禁止行為：

潰れたガスケット（弾性破壊）の再利用。

ハンマーや空圧工具を使用して激しく取り付けます。

• 分解・交換基準

交換が必要な状況

波形構造の損傷: 波形が平らになる、破損する、または部分的に潰れる (弾性損失)。

腐食/摩耗: 金属基材に孔食、亀裂、または大規模なコーティングの剥離が見られます。

漏れ履歴: 同じガスケット位置で繰り返し漏れがある場合は、シールの欠陥を示します。

安全な分解プロセス

圧力を解放し、周囲温度まで冷却します。

フランジ面が突然飛び出さないように、ボルトを十字の順に緩めてください。

古いガスケットの残留物を取り除きます (フランジをこするために鋭利な工具を使用しないでください)。

• 保管および輸送の仕様

保管条件

環境：温度5～30℃、湿度60％以下、酸・アルカリ腐食性ガスのない場所。

包装：保管用のオリジナル防湿袋ハードボックス、積み重ねたり曲げたりする必要はありません。

交通要件

衝撃による波型変形を防ぐため、耐衝撃ボックスに固定します。

ラベルには「押し付け禁止」「防湿」と表示されています。
