Kammprofile ガスケットとうず巻ガスケット: 直接比較
熱交換器、冷却器、高完全性容器フランジなど、取り付けられた厚さの制御、低いボルト荷重損失、繰り返しの熱サイクルによる安定した性能が最も重要な用途では、一般的にカムプロファイル ガスケット構造がより強力な技術的選択肢となります。幅広い圧力クラスにわたる汎用パイプライン、バルブ、ポンプ フランジの場合、うず巻形ガスケットが依然としてより一般的に指定され、広く利用可能なオプションです。どちらのガスケット ファミリも普遍的に優れているわけではありません。適切な選択は、フランジの表面仕上げ、動作温度範囲、ボルト荷重の安定性要件、およびガスケットがシールする特定の機器によって異なります。
これ カムプロファイルガスケット 対 うず巻形ガスケット この比較では、構造の違い、シール性能の傾向、表面材による温度の取り扱い、一般的な業界の使用パターン、実用的な選択フレームワークを詳しく説明しているため、エンジニア、調達チーム、メンテナンス プランナーは目の前の用途に適切なガスケット タイプを適合させることができます。
- Kammprofile ガスケットは、柔らかい表面層を備えた固体の溝付き金属コアを使用しているため、取り付け厚さが薄くなり、圧縮永久歪みが減少します。
- うず巻形ガスケットは、形成された金属ストリップと充填材を交互に巻いて使用するため、幅広い種類のフランジに柔軟性を与えます。
- 典型的な キャンププロファイルガスケットの比較 は、熱交換器用のカムプロファイル設計を指していますが、一般的な配管では依然としてスパイラル巻き設計が一般的なデフォルトのままです。
- どちらのガスケット ファミリも、動作温度とプロセス流体への曝露に応じて、グラファイト、PTFE、またはマイカ面を備えたものが一般的に入手可能です。
Kammprofile ガスケットの構造を理解する
A カムプロファイルガスケット 業界では別のスペルのキャンプロファイルガスケットを使用して呼ばれることもありますが、これは、両方のシール面に一連の細い同心円状の溝が機械加工された固体金属コアの周りに構築された半金属ガスケットです。次に、この溝付きコアは薄い柔らかいシール層 (ほとんどの場合グラファイト、PTFE、またはマイカ) で覆われ、機械加工された表面に接着、機械的に固定、またはラミネートされます。
コア構造と溝付きプロファイル
カムプロファイル コアの溝は、利用可能なボルト荷重を面全体に均等に分散させるのではなく、一連の狭い接触ピークに沿って集中させます。この集中応力パターンにより、柔らかい表面層がフランジ上の微細な表面凹凸に流れ込み、その下の固体コアが過圧縮に抵抗し、寸法安定性を維持することができます。コアは構造的負荷を担うため、工業用カムプロファイル ガスケットは、一般に、より柔らかい純粋な非金属ガスケット シートと比較して、圧縮永久歪みが低く、時間の経過とともに緩和が少なくなります。
シーリング層のオプション
溝付きコアの上部にある薄い表面層は、実際にフランジ表面に接触し、ミクロレベルで漏れ経路を遮断します。フェーシングの選択は主にプロセス流体と動作温度範囲によって決まります。グラファイトは最も幅広い汎用範囲をカバーし、PTFEは化学的に攻撃的または腐食性の用途に適しており、マイカはグラファイトの酸化が懸念される高温用途に使用されます。
うず巻形ガスケットの構造を理解する
スパイラル巻きガスケットは、予備成形された V 字形または W 字形の金属ストリップを、通常は柔軟なグラファイトまたは PTFE などの柔らかいフィラー リボンと一緒に、マンドレルの周りに交互の層で巻き付けることによって構築されます。その結果、ばねのような層状のリングが得られ、フランジの種類と使用する圧力クラスに応じて、内輪、外輪、またはその両方が取り付けられます。
巻線パターンと充填材
金属層とフィラー層を交互に配置することで、うず巻形ガスケットにある程度の弾力性が与えられ、シール接触をすぐに失うことなく、少量のフランジの動きや小さな表面の凹凸に対応できます。金属巻線は機械的強度と回復性を提供し、フィラーリボンは各層の巻線とフランジ面の間の微細な隙間を埋めます。
内外輪サポート
内リングを取り付けると、圧力下での巻線の内側への座屈が防止され、ボアでのプロセスの流れによる充填材の浸食が防止されます。外側のセンタリング リングは、ガスケットをフランジ上で正しく位置決めし、圧縮ストップとして機能し、取り付け時の締めすぎを防ぎます。このリングベースのサポート システムは、うず巻形ガスケットが幅広い標準フランジ タイプで広く使用されている理由の 1 つです。
構造とデザインの違い
以下の表は、よく使われる一般的な構造上の違いをまとめたものです。 カムプロファイルガスケット vs spiral wound gasket 各ガスケット ファミリが通常どのように構築および取り付けられるかに基づいて議論します。
| 特徴 | カムプロファイルガスケット | うず巻形ガスケット |
|---|---|---|
| コア構造 | ソリッド溝付きメタルコア | 巻かれた金属ストリップとフィラープライ |
| 一般的な取り付け厚さ | より薄く、よりコンパクトなプロファイル | 比較的厚いプロファイル |
| 経時圧縮永久歪み | 一般に低い | 中等度 |
| フランジ表面仕上げが必要 | より滑らかな機械仕上げを好む | より広い仕上げ範囲に対応 |
| 構造剛性 | より高く、しっかりとしたコア | 中等度, more flexible |
| 一般的な使用パターン | 熱交換器、リアクター、高信頼性フランジ | 一般配管、バルブ、ポンプ |
面材別の温度対応
一般に、ガスケットに使用される表面材または充填材は、ベース ガスケットの構造自体よりも最大動作温度に大きな影響を与えます。以下の折れ線グラフは、両方のガスケット ファミリの PTFE、フレキシブル グラファイト、およびマイカに面したオプション全体の一般的な温度処理傾向を示しています。
マイカ面ガスケットは通常、3 つの一般的な表面処理オプションの最高温度範囲に対応しており、マイカ面カムプロファイル ガスケットは、中実の溝付きコアが繰り返しの熱サイクル中に剥離しないように表面層を固定するのに役立つため、マイカ面スパイラル巻きガスケットよりもその利点を若干保持する傾向があります。このため、マイカ面のカムプロファイル設計は、高温プロセス装置における工業用カムプロファイル ガスケットの用途に一般的に推奨されています。
業界アプリケーションの配布
以下の縦棒グラフは、流体シーリング業界全体で観察される一般的な使用パターンに基づいて、カムプロファイル ガスケットが産業機器カテゴリ全体で一般的に指定される場所の一般的な例示的な分布を示しています。
熱交換器は、kammprofile ガスケット需要の一般的な最大のシェアを占めており、これは、単一ユニットの多くの管束フランジにわたって繰り返し使用できる、薄くて寸法が安定したガスケットの要件と一致しています。圧力容器、石油化学配管、発電装置、海洋または造船用途は、残りの一般的な用途のカテゴリを完成させます。
レーダーの総合性能比較
以下のレーダー チャートは、6 つの一般的な性能の側面を並べてまとめたもので、各ガスケット ファミリがどのような点で有利になる傾向があるかを視覚的に簡単に読み取ることができます。
全体的な形状は、カムプロファイル ガスケットがシール性能、耐熱性、構造的剛性において優れていることを示しており、これは主に中実の溝付きコアの結果です。うず巻形ガスケットは、取り付けの容易さと用途の多用途性を実現し、一般産業用配管にわたって広く在庫され、幅広い互換性のあるオプションとしての長い歴史を反映しています。
材料オプションと表面層
通常、両方のガスケット ファミリは、シールされるフランジのプロセス流体、温度、圧力条件に適合するように選択された、同様のコアおよび表面材料のプールから構築されます。有能な金属グラファイト ガスケットのサプライヤーは通常、両方の製品ラインにわたる組み合わせを提供し、エンジニアリング チームが必要に応じて材料の選択を標準化できるようにします。
| コンポーネント | 共通オプション | 一般的な注意事項 |
|---|---|---|
| カムプロファイルコアメタル | ステンレス鋼、炭素鋼、合金鋼 | 腐食への曝露と圧力クラスに基づいて選択 |
| Kammprofile 対向層 | グラファイト、PTFE、マイカ | 耐薬品性と温度上限を決定します |
| スパイラルワインディングメタル | ステンレス鋼、合金鋼 | バネのような機械的回復を提供します |
| スパイラルワインドフィラー材 | グラファイト、PTFE | 巻線とフランジ面の間の微小な隙間を埋める |
業界ユースケース別の Campprofile ガスケットの比較
一般的な産業機器カテゴリにわたる広範なキャンププロファイル ガスケットの比較を見ると、特定の設定において一方のガスケット ファミリが他方よりも頻繁に指定される傾向がある理由が明確になります。
熱交換器 And Coolers
熱交換器のカムプロファイル ガスケットは、一般にチューブ バンドルやチャネル カバーのフランジに好まれます。これは、薄い溝付きプロファイルがより狭い取り付けギャップに適合し、繰り返しの起動と停止の熱サイクルを通じてボルトの荷重をより安定して保持するためです。
圧力容器 And Reactors
より大きな直径の容器マンウェイおよびアクセスフランジでは、特定のボルト円および溝プロファイルに適合するサイズのカスタムカムプロファイルガスケットが必要になることが多く、かなりのフランジ直径にわたって一貫したシールをサポートします。
一般的なパイプラインとバルブ フランジ
標準的なパイプライン配管、バルブボンネット、およびポンプケーシングフランジは、幅広いフランジ表面仕上げとの幅広い互換性と、一般的なサイズですぐに入手できるおかげで、うず巻形ガスケット設計に大きく依存し続けています。
Kammprofile とうず巻ガスケットの選択方法
一般に、次の考慮事項を順番に検討すると、特定のフランジまたは機器の 2 つのガスケット ファミリのどちらを選択するかを絞り込むのに役立ちます。
- 動作温度範囲と、機器が高温状態と低温状態を繰り返す頻度を確認してください。
- 溝付きガスケットが薄いほど狭いスペースに安定してフィットする可能性があるため、フランジに取り付けられている利用可能なギャップを確認してください。
- フランジ表面の仕上げを確認します。一般に、より滑らかな機械加工面がカムプロファイル ガスケットに適していることに留意してください。
- 特に定期的に検査のために開閉される機器では、ボルト荷重の安定性のニーズを評価します。
- 仕上げ材または充填材をプロセス流体およびその化学的適合性要件に適合させます。
- カスタムの kammprofile ガスケット寸法が必要かどうか、または標準のうず巻巻カタログ サイズが用途に適合するかどうかを判断します。
設置とメンテナンスに関する考慮事項
正しい取り付け方法は、どのタイプを選択するかに関係なく、ガスケット ファミリの使用状態に直接影響します。
- フランジボルトは、フランジの周りに順番に締めるのではなく、星形または十字形のパターンを使用して徐々に締めてください。
- 最初のパスでフルトルクに達するのではなく、段階的にトルクを加えて、ガスケットへの均一な荷重を促進します。
- 取り付ける前にフランジ表面を検査して清掃し、古いガスケットの残留物や表面の破片を取り除きます。
- 装置の使用開始後の最初の熱サイクルが完了した後、ボルトのトルクを再確認します。
- 予備のガスケットは、取り付ける準備が整うまで、湿気や直射日光を避けて平らに保管してください。
- 一度圧縮したガスケットの再使用は避けてください。シール層が永久硬化してしまうためです。
Kammprofile ガスケットの専門メーカーと協力する
Ningbo Rilson Sealing Materials Co., Ltd は 2007 年に設立され、浙江省寧波市に拠点を置き、流体シーリング システムの安全かつ信頼性の高い運用に特化した 20,000 平方メートルにわたる製造施設を運営しています。同社は複数の生産ラインを運営しており、石油、化学、電力、造船、機械製造部門向けのシーリング ガスケットおよび関連シーリング材の設計と製造を専門としており、顧客は世界の多くの地域にあります。

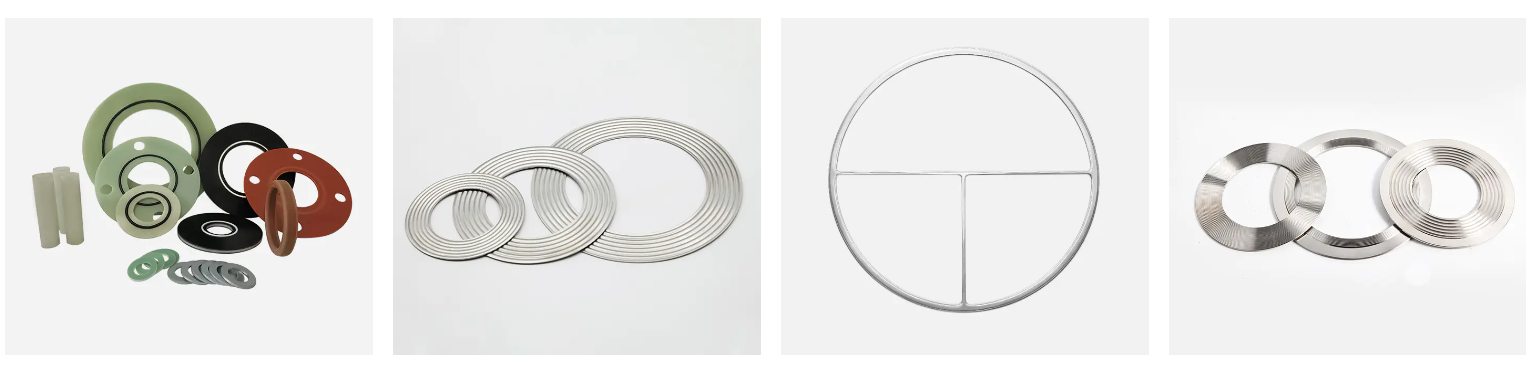

経験者として カムプロファイルガスケット manufacturer そして カムプロファイルガスケット supplier , Rilson は、うず巻形ガスケット、リング ジョイント ガスケット、波形メタル ガスケット、絶縁キット ガスケット、ノンアスベスト ガスケットも同じサイトで生産しているため、顧客が 2 つの製品ファミリーを並べて比較する際の一貫した品質管理をサポートします。会社は、として働くこともできます キャンププロファイルガスケットメーカー を必要とするプロジェクトの場合、 カスタムカムプロファイルガスケット 芯金、面材、溝形状、外形寸法など、特定のフランジ図面に適合します。として メタルグラファイトガスケットサプライヤー , Rilson は、熱交換器や一般配管サービス用のカムプロファイルとスパイラル巻きラインの両方で使用されるグラファイト面製品とグラファイト充填製品も提供しています。
同社は、誠実さ、精度、革新性、相互成功の原則を中心に事業を展開しており、調達プロセス全体を通じて一貫したエンジニアリングコミュニケーションと製造能力で流体シーリング業界全体の顧客をサポートすることを目指しています。
よくある質問
Q1: カムプロファイルガスケットとは何ですか?
カムプロファイル ガスケットは、グラファイト、PTFE、マイカなどの薄い柔らかいシール層で覆われた固体の溝付き金属コアから作られた半金属ガスケットです。
Q2:うず巻形ガスケットとは何ですか?
スパイラル巻きガスケットは、予備成形された金属ストリップを柔らかいフィラーリボンと一緒に交互層で巻き付けることによって形成され、通常は内側リングと外側リングでサポートされます。
Q3: カムプロファイルガスケットとうず巻形ガスケットの主な違いは何ですか?
カムプロファイル ガスケットは、剛性と低い圧縮永久歪みを実現するために中実の溝付きコアに依存しているのに対し、スパイラル巻きガスケットは層状の金属巻線と充填材に依存してバネのような回復を実現しています。
Q4: 熱交換器として一般的に好まれるのはどのタイプですか?
熱交換器のカムプロファイル ガスケットは、その薄いプロファイルと安定したボルト荷重性能が繰り返しの熱サイクルに適しているため、一般的に好まれています。
Q5: kammprofile ガスケットは高温使用に適していますか?
はい、カムプロファイル ガスケットは高温高圧環境で広く使用されており、特にプロセス条件に合わせて選択されたマイカまたはグラファイト フェーシングを使用しています。
Q6: カムプロファイルガスケットにはどのような表面材が使用できますか?
一般的な表面処理オプションには、汎用サービス用の柔軟なグラファイト、化学的に攻撃的な流体用の PTFE、および高温用途用のマイカが含まれます。
Q7: うず巻形ガスケットは標準のパイプライン フランジに適していますか?
はい、うず巻きガスケットは幅広い互換性があるため、標準的なパイプライン、バルブ、ポンプ フランジの幅広いタイプで一般的に使用されています。
Q8: カンプロファイルガスケットとうず巻ガスケットのどちらを選択すればよいですか?
2 つのタイプのどちらかを選択する前に、動作温度、フランジ表面仕上げ、利用可能な取り付け厚さ、およびボルト荷重の安定性要件を考慮してください。
Q9: カムプロファイルガスケットには特別なフランジ表面仕上げが必要ですか?
カムプロファイル ガスケットは通常、溝付きコアが狭い接触ピークに沿ってシール応力を集中させるため、より滑らかに機械加工されたフランジ面で最も優れた性能を発揮します。
Q10: これらのガスケットは特定のフランジ寸法に合わせてカスタムメイドできますか?
はい、カスタム カムプロファイル ガスケットは、指定されたフランジ図面の特定の内径および外径、溝プロファイル、厚さ、および表面の材質に一致するように製造できます。
