うず巻形ガスケットとは何ですか?

とは何ですか うず巻形ガスケット ?

うず巻形ガスケットは、予備成形金属ストリップと軟質充填材を交互の層で一緒に巻き付けて作られた半金属製のシール ガスケットで、2 つのフランジ間のギャップをシールする弾性リングを形成します。弾力のある金属巻線と柔らかいフィラーの組み合わせにより、圧力変化下でもガスケットがわずかに回復する能力が得られ、動作中にボルトの荷重や温度が変化しても、しっかりと密閉された状態が維持されます。

この構造は、うず巻形ガスケットを固体金属または純粋に柔らかいガスケットから分離するものです。柔らかいガスケットだけでは永久に圧縮されてシールが失われる可能性がありますが、硬い金属ガスケットだけではフランジ面の小さな表面の凹凸に適合できないことがよくあります。うず巻形ガスケットはこの 2 つの間に位置するため、配管、圧力容器、熱交換器全体で最も広く指定されているガスケット タイプの 1 つであり続けています。

評判の良いうず巻形ガスケット メーカーは、金属巻線ストリップ、充填材、および 1 つ以上の支持リングという 3 つの主要部品を中心にこれらのガスケットを構築します。それぞれについては次のセクションで説明します。

うず巻形ガスケット 構造: コアコンポーネント

すべてのうず巻きガスケットは、少数の標準部品のセットから作られていますが、正確な材料の組み合わせは、処理する必要がある使用条件に応じて変わります。

金属巻線ストリップ

あらかじめ成形された薄い金属ストリップ（ほとんどの場合はステンレス鋼）が螺旋状に巻かれます。このストリップは、シール面との接触を失うことなく、ボルト荷重やフランジの動きの小さな変化にガスケットが反応できるようにするスプリング バックを提供します。

充填材

一般にグラファイトまたは PTFE である軟質フィラーは、金属ストリップと交互の層で巻かれます。充填剤は、フランジ面の微細な表面の凹凸を埋め、金属巻線が長期間のシール負荷を引き継ぐ前に、初期のシール性を提供します。

外輪と内輪

外側のセンタリング リングはガスケットをボルト円内に正しく配置し、巻線を過度の圧縮から保護します。また、オプションの内側リングは半径方向のサポートを追加し、高圧用途での座屈を防止します。

うず巻きガスケットがシールを形成する仕組み

シール性能は、ボルトの荷重とガスケットの圧縮の間の直接的な機械的関係によって決まります。フランジボルトを締めると、巻線とフィラーが一緒に圧縮され、流体の経路を遮断するのに十分な高さになるまで、ガスケット面全体に着座応力が蓄積されます。

これは単一の測定テストではなく一般的な基準パターンであり、実際の曲線形状はフィラーの種類、巻線密度、フランジ表面の仕上げによって異なります。全体的な関係はほとんどの取り付けに当てはまります。つまり、ガスケットがシール ギャップを完全にブロックできる点に達するまで、ボルトの荷重が増加するにつれて着座応力が着実に増加します。

うず巻形ガスケットの一般的な充填材

フィラーの選択は、温度範囲と化学的適合性に直接影響するため、うず巻きガスケットを選択する際の最初の決定事項の 1 つです。

フィラータイプ別の圧力および温度定格

充填材によってうず巻形ガスケットの実用的な温度上限が設定されるため、通常、これがグラファイト充填うず巻形ガスケットと PTFE 充填うず巻形ガスケットのどちらを選択する前に確認する最初の仕様になります。

グラファイトは依然として一般産業用に最も一般的に指定されているフィラーであり、温度耐性と耐薬品性の実用的なバランスを提供しますが、セラミックおよびマイカフィラーは高温プロセス装置用に確保されています。

うず巻形ガスケットの一般的な圧力クラス定格

うず巻形ガスケットは、標準のフランジ圧力クラスに適合するように製造されているため、寸法と巻き密度は、取り付けられるフランジのクラス定格に応じて決まります。

これらの数値は、一般的なフランジ クラスのおおよその室温基準値であり、グラフ内のバーの高さは、厳密に縮尺どおりに描かれているのではなく、読みやすいように縮尺されています。実際の許容圧力は、特定のフランジの材質、温度、および適用可能な設計コードによって常に異なります。

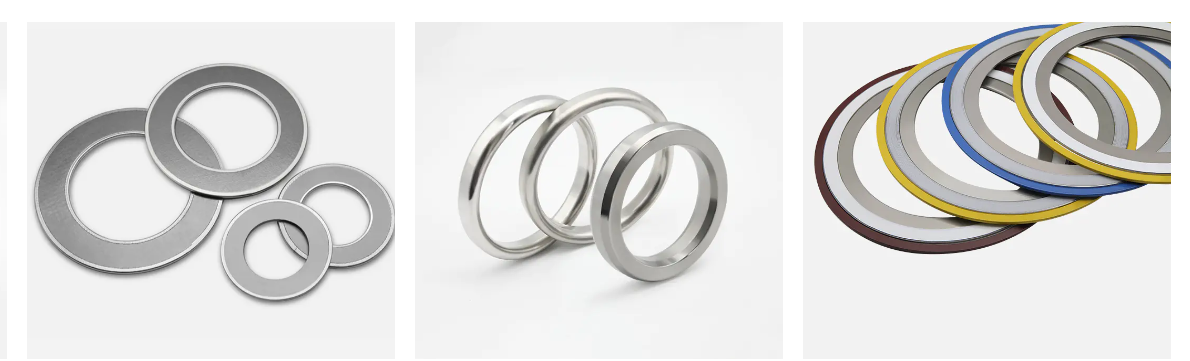

うず巻形ガスケットとリングジョイントガスケット: 主な違い

うず巻形ガスケットとリング タイプ ジョイント (RTJ) ガスケットはどちらも高圧配管で一般的ですが、シール方法が異なり、さまざまな状況に適しています。

一般に、うず巻形ガスケットは圧縮回復性が高く、フランジ表面の小さな欠陥に対する耐性が高くなります。一方、RTJ ガスケットは完全に金属製で、通常、より高い圧力と温度の極限に耐えますが、精密に機械加工された溝付きフランジが必要であり、取り外し後の再利用は意図されていません。

うず巻形ガスケットはさまざまな業界で使用されています

圧力耐性、温度範囲、圧縮回復性の組み合わせにより、うず巻形ガスケットはさまざまな種類のプロセス装置で一般的な選択肢となります。

蒸気パイプラインシステム

蒸気パイプラインサービス用のうず巻形ガスケットは、ラインの加熱と冷却に伴う繰り返しの熱サイクルに対処する必要があります。この場合、バネ性のある金属巻線が、温度の変動に対して堅固なシールを維持するのに役立ちます。

熱交換器

熱交換器用途のうず巻形ガスケットは、多くの場合、特定のフランジ パターンに合わせてサイズ設定されており、起動および停止サイクル中の内部圧力と熱交換器シェルの熱膨張の両方に耐える必要があります。

圧力容器

圧力容器クロージャー用のうず巻形ガスケットは、容器の設計圧力と内部のプロセス媒体に基づいて選択され、化学的環境に適合するように選択された充填材が使用されます。

石油化学およびプロセス配管

製油所や化学プラントでは、うず巻形ガスケットは配管ネットワーク全体のフランジ接続で使用されており、うず巻形ガスケットのサプライヤーによる一貫した製造品質が、大規模設備全体での予測可能なパフォーマンスをサポートします。

適切なうず巻ガスケットを特定して選択する方法

ほとんどのうず巻きガスケット メーカーは、外輪とフィラー ストライプの共通の色分け規則に従っており、これにより、ガスケットを分解せずに巻線とフィラーの材料を識別することができます。

ガスケットを選択するときは、外輪の材質をフランジ環境に適合させることと、フランジの圧力クラスに対して正しい内径と外径を確認することは、非標準のフランジ パターンに対するカスタムうず巻形ガスケットの要求と並行して、取り付け前に実行する価値のある 2 つのチェックです。

寧波リルソンシーリングマテリアル有限公司について

寧波リルソンシーリングマテリアル有限公司は、 2007 浙江省寧波に拠点を置き、製造施設は 20,000平方メートル 。同社は、流体シーリング システムの安全で信頼性の高い動作に重点を置き、クライアントがプロセス条件に合ったシーリング技術を特定できるよう支援しています。

複数の生産ラインが、石油、化学、電力、造船、機械製造部門向けのシーリング ガスケットおよび関連シーリング材料の設計と製造をサポートしています。工業用ガスケット メーカーとして、主な製品範囲には、うず巻形ガスケット、リング ジョイント ガスケット、カムプロファイル ガスケット、波形メタル ガスケット、絶縁キット ガスケット、ノンアスベスト ガスケットが含まれており、メタリック ガスケットとセミメタリック フォーマットの両方をカバーしています。

多くの地域の顧客にうず巻型ガスケットのサプライヤーとして取り組んでいる同社は、シーリング製品範囲全体にわたる長年の製造経験を活用して、OEM うず巻型ガスケット プログラムと標準カタログに加えてカスタムうず巻型ガスケットのリクエストをサポートしています。

同社は、顧客、従業員、およびより広範な流体シーリング業界にとって長期的な価値を構築することを目的として、誠実さ、精度、革新性、相互の成功という基本原則に基づいて事業を運営しています。
