さまざまな種類とは何ですか うず巻形ガスケット
うず巻形ガスケットは、一般に 2 つの主な方法に分類されます。1 つはリングの構成によるもの、もう 1 つはシール要素の内部で使用される巻線と充填材の組み合わせによるものです。リング構成オプションには次のものがあります。 内輪付うず巻形ガスケット 、 外輪付うず巻形ガスケット ただ、 内輪なしうず巻形ガスケット 、nd a basic style produced without any supporting ring at all. Material combinations are typically grouped by filler type, such as graphite, PTFE, or mica, paired with a metal winding strip chosen to match the process media and the flange material.
フランジのサイズ、動作温度、シールされる媒体はすべて用途によって異なるため、適切なタイプのうず巻形ガスケットを使用条件に適合させることが、フランジ接続部で安定した長期にわたるシールを実現する上で中心的な役割を果たします。
なんと うず巻形ガスケット 構築されています
スパイラル巻きガスケットは、形成された金属ワイヤと柔らかいフィラー材料を交互に組み合わせて密なリングに巻き付けて作られています。 2 つのフランジ間で圧縮すると、交互の層が効果的なシールを形成すると同時に、普通の金属ガスケットでは得られないある程度の柔軟性を実現します。
巻線層と充填層
金属巻線はガスケットに構造的強度を与え、フィラー層はフランジ面の微細な表面の凹凸を埋めます。フィラーと巻線金属は両方とも、さまざまな化学適合性要件に対応するために独立して変更できます。これが、うず巻形ガスケットが非常に多くのタイプの組み合わせで利用できる理由の 1 つです。
V 字型の金属ストリップ
金属ストリップの中心にある V 字型のクラウンが小さなバネとして機能し、温度と圧力の変化条件下でガスケットの弾力性を高めます。ガスケットを圧縮するために利用できるボルト荷重が制限されている場合でも、効果的なシールを提供できるように巻き密度とガスケットの寸法を調整できます。
リング構成別うず巻形ガスケットの種類
リング構成はシールされるフランジの設計に直接依存するため、通常、購入者が最初に確認する必要がある分類です。外側のセンタリング リングはガスケットをフランジ ボルトの円内に正確に配置し、圧縮リミッターとして機能します。一方、内側のリングは半径方向の強度を高め、フランジの侵食を軽減し、プロセス媒体から巻線を保護します。
| リング構成 | 代表的な説明 |
|---|---|
| 内輪付 | アウターセンタリングリングとインナーリングにより、ラジアルサポートとフランジ保護を強化 |
| 外輪のみの場合 | 外側センタリングリングのみ、標準的な平面フランジで一般的に使用されます |
| 内輪なし | 外側リング付きのシール要素、別個の内側サポートリングは含まれていません |
| 指輪も何もなくても | シール要素のみ。ガスケットが限られた溝内に収まる場所によく使用されます。 |
フランジアプリケーション全体での一般的なリング構成の使用法
45% 内輪付
30% 外輪のみ
20% 内輪なし
5% リングなし
図は、一般的な工業用フランジの用途全体で見られる一般的な分布パターンを表しており、比較例としてのみ示されています。
充填材別うず巻形ガスケットの種類
充填材の選択は主に動作温度と化学薬品への曝露によって決まります。グラファイトフィラーは、広い温度範囲で優れた性能を発揮し、さまざまなプロセス媒体に耐性があるため、最も広く使用されているオプションの 1 つですが、一般に非常に高温の強い酸化環境からは遠ざけられます。 PTFE フィラーは、グラファイトが適さない酸化または攻撃的な化学サービスに選択されることがよくあります。マイカベースのフィラーは高温用途に使用され、軽量または低温での使用には柔軟な非金属代替品が利用可能です。
フィラータイプ別の典型的な最大連続使用温度
おおよその参照範囲のみ。実際の制限は、正確な配合、巻線金属、およびプロセス条件によって異なります。
フィラーの種類間の性能の比較
グラファイト充填、PTFE 充填、またはマイカ充填うず巻きガスケットのいずれかを選択する場合は、通常、温度耐性、耐酸化性、化学的適合性範囲、圧縮回復、および関連する特定のプロセス条件に対する全体的なシールの信頼性を比較検討することになります。
フィラーの種類による性能比較
グラファイト充填 PTFE充填 マイカ入り
評価は相対的なものであり、一般的な比較を目的としています。実際の性能は、正確な配合と使用条件によって異なります。
一般的な圧縮回復動作
ボルトの荷重が定格値に向かって増加すると、うず巻形ガスケットは徐々に完全なスプリングバックと回復能力を発揮します。この緩やかな回復パターンは、うず巻形ガスケットが、平坦な非金属ガスケットよりも小さなフランジの動きや熱サイクルによく対応する傾向がある理由の 1 つです。
ボルト荷重範囲にわたる一般的な回復傾向
曲線は一般的な回復パターンを示しています。正確な値は、ガスケットの構造、フィラーの種類、取り付け条件によって異なります。
うず巻形ガスケットの適切なタイプの選択方法
利用可能なタイプのうず巻形ガスケットの中から選択する場合は、通常、うず巻形ガスケットのサプライヤーに注文する前に、サービス条件の短いリストを確認することになります。
- 動作温度範囲と、プロセスが酸化環境または非酸化環境で実行されるかどうかを確認します。これは、フィラーの種類を決定するのに役立ちます。
- 正しい巻線密度とリング構成を設定するには、圧力定格とフランジ クラスを確認してください。
- プロセス媒体と充填材および巻線金属の両方の間の化学的適合性を確認します。
- 隆起面、さねはぎ式、およびリングタイプのジョイントスタイルの溝はそれぞれガスケットの位置が異なるため、リング構成をフランジフェーシングタイプに合わせます。
- ボルト荷重に制限がある場合は、巻線密度やガスケット寸法の調整が必要になる場合があるため、利用可能なボルト荷重を確認してください。
リングタイプのジョイント溝の周りに構築されたフランジの場合、通常、標準のうず巻形ガスケットの代わりにリングタイプのジョイントガスケットまたはソリッドメタルRTJガスケットが使用されるため、フランジに面したタイプを早めに確認することで、間違った製品ファミリーを注文することを回避できます。
うず巻きガスケットの取り付けに関する考慮事項
- ガスケットを取り付ける前に、フランジ面に損傷や破片がないか検査してください。
- 外輪をガイドとして使用して、ガスケットをボルトの円の中心に正確に配置します。
- ボルトはフランジに沿って一方向に締めるのではなく、十字のパターンで徐々に締めてください。
- 圧縮して使用を中止したうず巻形ガスケットの再利用は避けてください。
- 巻線とフィラーを安定した状態に保つために、未使用のガスケットは湿気を避けて平らに保管してください。
寧波リルソンシーリング材について
寧波リルソンシーリングマテリアル有限公司は2007年に設立され、浙江省寧波市に位置し、うず巻形ガスケットの製造業者およびうず巻形ガスケットのサプライヤーとして活動しています。製造施設の面積は約 20,000 平方メートルで、石油、化学、電力、造船、機械製造部門向けのシーリング製品専用の複数の生産ラインを稼働させています。

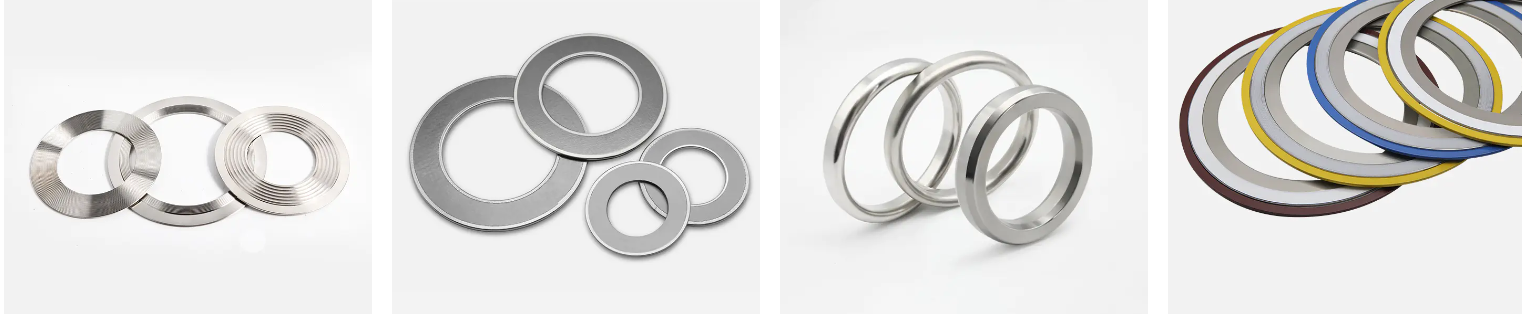

うず巻形ガスケット工場として、同社はうず巻形ガスケット、リングジョイントガスケット、カムプロファイルガスケット、波形金属ガスケット、絶縁キットガスケット、およびノンアスベストガスケットを生産し、生産全体を通じて構造化された内部品質管理手順を維持しています。複数の地域に顧客を持つ同社は、完全性、精度、革新性、長期的な顧客関係を中心に構築された実用的なシーリング技術ソリューションを提供することに重点を置いています。
よくある質問
Q1:うず巻形ガスケットとは何に使用されますか
うず巻きガスケットはフランジ接続部をシールするために使用され、化学処理、石油およびガスのパイプライン、発電所、熱交換器、圧力容器に広く適用されています。
Q2: うず巻形ガスケットはどのようにシールしますか
2 つのフランジ間で圧縮されると、金属巻線とフィラー層が交互にフランジ面の表面の小さな凹凸に適合し、金属巻線がスプリングバックして接触圧力を維持します。
Q3:うず巻形ガスケットの材質は何ですか
うず巻きガスケットは、成形された金属巻きストリップと軟質フィラー材料を組み合わせて作られ、多くの場合、構成に応じて外輪、内輪、またはその両方と組み合わせられます。
Q4：うず巻形ガスケットの内輪と外輪の違いは何ですか？
外輪はガスケットをフランジの中心に配置して圧縮を制限し、内輪は半径方向のサポートを追加し、フランジの侵食を軽減し、プロセス媒体から巻線を保護します。
Q5: うず巻形ガスケットにグラファイトを使用する理由
グラファイトフィラーは、広い温度範囲で性能を発揮し、多くのプロセス媒体に耐性があるため、広く使用されており、うず巻形ガスケットの一般的な汎用選択肢となっています。
Q6: うず巻形ガスケットのサイズはどのように選択すればよいですか?
ガスケットのサイズは通常、フランジの呼びパイプサイズと圧力クラスに一致するため、正確なフランジの寸法とフェーシングタイプを確認することが注文前の最初のステップです。
Q7: うず巻形ガスケットはどのような圧力定格に適していますか?
うず巻形ガスケットは、関係する特定の圧力定格に合わせて調整された巻き密度とリング構成により、幅広いフランジ圧力クラスで使用されます。
Q8: うず巻形ガスケットの寿命はどれくらいですか?
耐用年数は、動作温度、圧力、関連するプロセス媒体、設置前の保管条件によって異なるため、通常は計画停止中に定期的に検査することをお勧めします。
Q9: うず巻きガスケットは再利用できますか
うず巻形ガスケットは、一度圧縮されて使用から外されると、巻線と充填材のスプリングバック能力が失われるため、通常は使い捨てを目的としています。
Q10: うず巻きガスケットの正しい取り付け方
正しく取り付けるには、フランジ面を検査し、ガスケットをボルトの円の中心に置き、ボルトを十字のパターンで徐々に締めて均等な圧縮を加える必要があります。
