Kammprofile ガスケットの機能は何ですか?

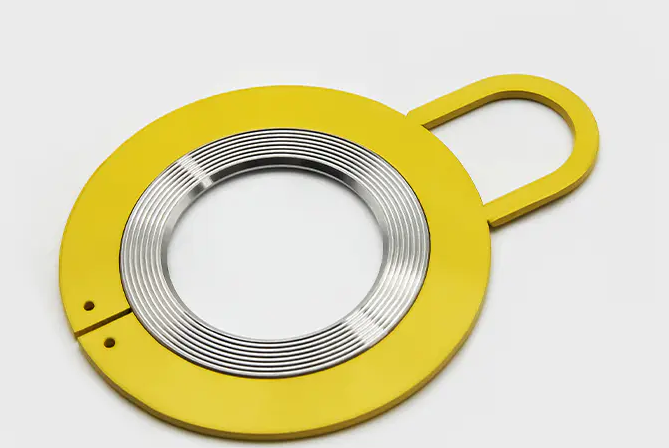

カムプロファイルガスケット 表面に環状または放射状のセレーション（歯模様）を備えた特別に設計された金属ガスケットで、主に緩み止め、振動防止、接続部のシール性能を高めるために使用されます。歯付きガスケットは通常、両方のシール面に同心の鋸歯状または溝を備えた一体型の金属コアで作られ、通常はグラファイトや PTFE (ポリテトラフルオロエチレン) などの柔らかいシール材で覆われています。

1. 構造と種類

(1) 基本構造

材質: 通常は炭素鋼、ステンレス鋼 (304/316 など)、銅または合金です。
歯のデザイン:
外歯タイプ: ガスケットの外縁に鋸歯が配置されており、より柔らかい表面 (アルミニウムなど) に適しています。
内歯形：内輪にセレーションを設け、結合部の外観を保護します。
内外歯タイプ：両面セレーション、より強力な緩み止め効果。

(2) 一般的な種類

標準歯付ガスケット：一般タイプ、一般的なゆるみ止めに使用します。
円すい歯形ガスケット：テーパーが付いており、高圧シール（フランジ接続など）に適しています。

2. 歯付ガスケットの機能

(1) ゆるみ止めと振動防止

機械的係合: 鋸歯状の部分がコネクタの表面に埋め込まれており、物理的なインターロックを形成し、振動、衝撃、または動的荷重によって引き起こされる緩みに効果的に抵抗します。
弾性補償: 圧力による変形後も継続的な張力を提供し、ボルトがわずかに後退しても締め付けられた状態を維持できます。

(2) 応力分散

セレーション構造により接触面積が拡大し、コネクタの表面（特にアルミニウムやプラスチックなどの柔らかい素材）が潰れるリスクが軽減されます。

(3) 補助シール

接触面の微細な凹凸を埋め、シール剤と組み合わせることで低圧環境でのシール性を向上させることができます。

(4) 電気・熱伝導率

金属材料は、接続部分（電気的なアース、ラジエーターの固定など）の電流伝導または放熱性能を向上させることができます。
該当するシナリオ
高振動機器: エンジン、鉄道輸送、風力タービン。
動負荷部品：エンジニアリング機械、自動車サスペンション。
柔らかい素材の接続: アルミニウム合金またはプラスチックのボルトの緩みを防ぎます。

3. 歯付ガスケットの交換基準

(1) 明確な交換基準

鋸歯状の歯がひどく磨耗しているか、鈍くなっている
性能: 歯の先端が目に見えて平らに磨耗し、鋭さが失われています (爪で引っ掻いても傷はつきません)。
結果: 咬合能力の喪失と緩み止め性能の低下。

(2) ガスケットの変形や亀裂

性能：全体的な反り、歯根の破断または亀裂。
結果: 圧力を均等に分散できなくなり、接続が損傷する可能性があります。

(3) 繰り返されるボルトの緩み

性能：複数回締め付けても同じ位置が緩むが、その他の理由（ボルトネジ部の損傷など）は除外されます。
原因: ガスケットのセレーションが破損しており、継続的な張力を提供できません。

(4) シール不良

性能：シールと併用すると漏れが発生します（フランジ界面からの液体・ガス漏れなど）。
原因：ガスケットの歯が潰れて表面の凹凸を埋めることができません。
(5) 腐食や材質の劣化
性能：錆の侵入、緑青（銅製ガスケット）、または高温酸化（表面が青くなる、脆くなる）。リスク: 強度の低下、システム (油圧ラインなど) の破裂および汚染の可能性。
